avancon elektronisches ZPC-Kontrol Konzept

Das avancon ZPC-System steuert sich selbst ohne einen externen Steuerungs Schrank und eliminiert alle weiteren Kabel- Installationen und Kabelkanäle auf der Baustelle. Deshalb ist es sehr günstig, einfach und schnell.

Wir steuern jede Zone des avancon ZPC-Systems basierend auf dem ASi- Feldbus. Die Gleichstromversorgung und die Datenübertragung erfolgt über unser unsichtbares "3-in-1"-Netzteil.


Alle Bedienelemente sind von aussen unsichtbar in der geschlossenen Rahmenkonstruktion montiert und können an jeder Position in jeder Zone einfach auf die Kabel gedrückt werden. Sie werden dann mit einem Schieber gesichert.

          Es gibt kein               Spaghetti Syndrom im
            Inneren des             Profilrahmens

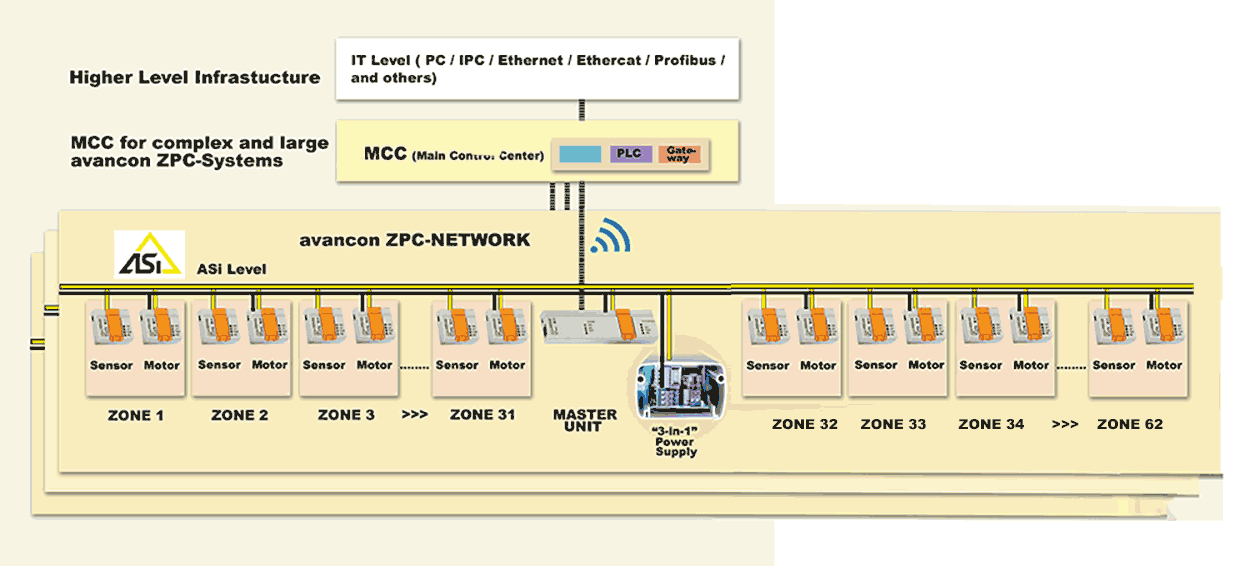

ZPC-Steuerungsschema für avancon zpc-Förderer

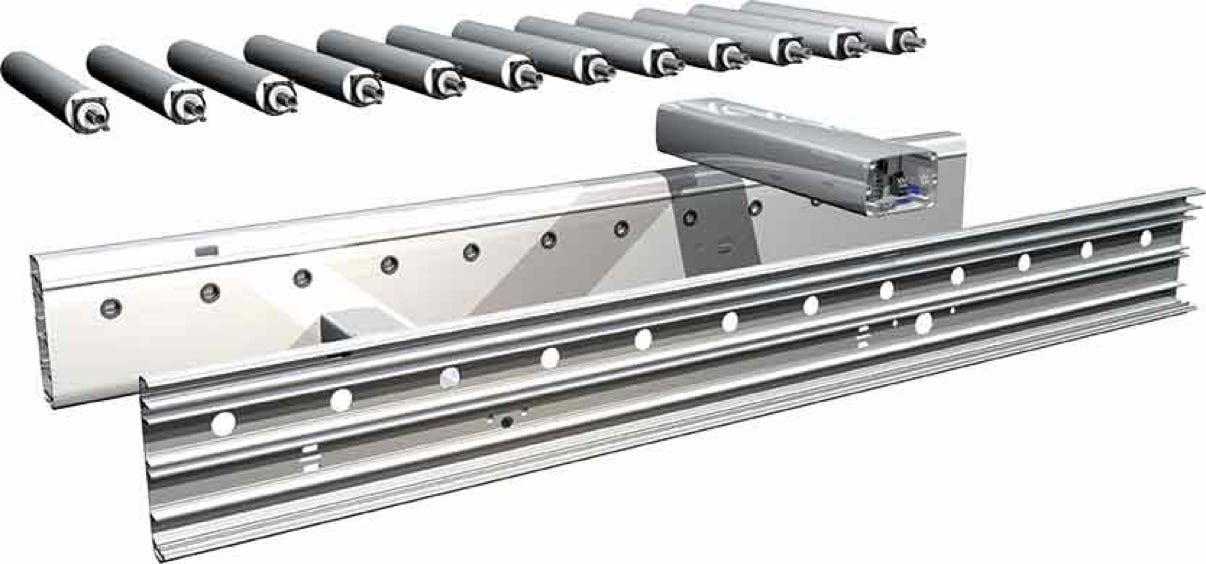

Explosionszeichnung der 3-in1 Power-Supply, der Rollen und der Rahmenkonstruktion

Für komplexe und größere Systeme bieten wir zusätzlich das avancon MCC (Main Control Center) an, das alle ZPC-Netzwerke (basierend auf ASi-Feldbus) zu einem Kommuni-kationspunkt bündelt.


Das avancon MCC = Main Control Center E101 ist mit einer

von uns programmierbaren SPS-Einheit sowie einem Gateway für die externe Kommunikation zu übergeordneten Bus- / IT-Systemen und die Steuerung aller avancon ZPC-Netzwerke zu einem System ausgestattet.


Wir haben das MCC in ein spezielles Aluminiumprofil montiert und befestigen es zwischen den Rahmen - versteckt - wie das avancon-Netzteil "3-in-1". (Meist anstelle einer Querbalkens) oder montieren es separat. Oder es wird an einer vom Kunden gewünschte Stelle plaziert.

Im Allgemeinen können Sie viel Programmierzeit und Kosten sparen. Es sind keine DIP-Schalter zu betätigen. Sie erhalten die Firmware, die von avancon einfach vorprogrammiert und bei Bedarf geändert oder Ihren Anforderungen angepasst

werden kann. Alle Elemente (ausser dem BLDC Flach Getriebemotor) sind eingeschnappt ohne Schrauben.

Die Steuerungsboxen, die einfach an jeder beliebiger Stelle eingedrückt und durch Schieber befestigt werden

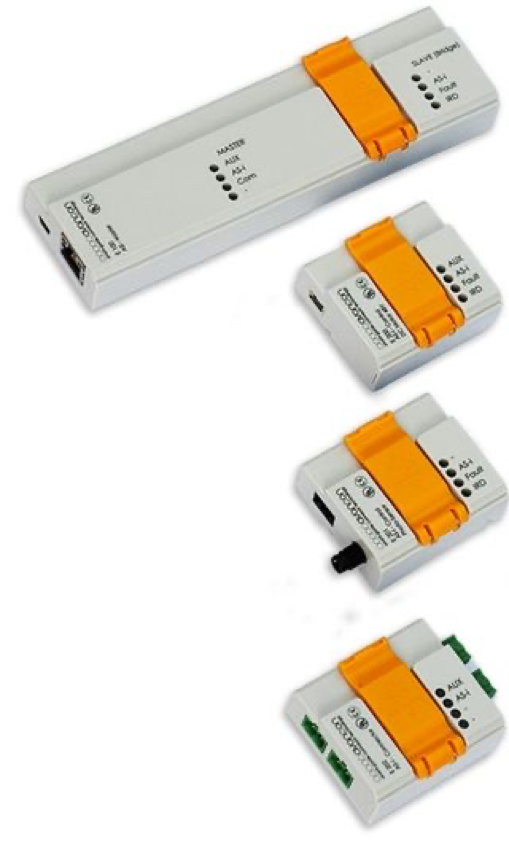

Feldbus-Steuerungselemente von AS-interface für Förderanlagen, AS-i Steuerungen für Förderanlagen, AS-i Master, AS-i Slaves, AS-i Sensoren

Das avancon Master-Unit E100 kann bis 124 Sensoren / Aktoren = bis zu 62 ZPC-Zonen eines Subsystems steuern. Oder mehr mit einer PLC -Steuerung


Es kommuniziert uneingeschränkt mit anderen Master-Units im Gesamtsystem. So ergibt sich die automatische Steuerung einer beliebigen Größe eines avancon ZPC- Fördersystems.


Jeder Motor verfügt über eine eigene avancon E200 Motor Control Box, die den avancon bürstenlosen DC Flach Getriebe-Motor steuert und als elektronische Ansteuerung im Feldbussystem dient. Es kann an jeder Position in der Nähe des Motors an den Kabeln eingedrückt werden, um lange Kabel zu sparen und eine einfache Montage für jede Länge des zu transportierenden Gutes zu ermöglichen.


Jede Zone wird ferner von einem fotoelektrischen  avancon Foto-Sensor E300 mit einem gegenüberliegenden Reflektor E301 gesteuert. Sie befinden sich in einem Gehäuse aus glasklarem Polycarbonat - einfach in den Rahmen eingerastet. Der avancon Fotosensor kann von aussen sowohl in der Waagerechten als auch in der Vertikalen eingestellt werden.

Jeder ist durch ein Fenster, das Teil des Gehäuses ist und glatt in die Rahmen passt,  gegen Staub und Kratzer geschützt.

Die  avancon Sensor-Steuerung E201 basiert ebenfalls auf dem ASi-Feldbuss und kommuniziert mit dem Master.



Die avancon Box E202 wird an den Kabeln an jedem Ende einer Fördersektion (der normalerweise mehrere Zonen umfasst) befestigt. Dies ermöglicht eine schnelle Installation vor Ort durch "echtes Plug-In"


Sie benötigen keine zusätzlichen Befestigungen für alle avancon ZPC-Elektronikboxen und alle Kabel. - Für die Montage und Demontage eines avancon-Schaltkastens sind somit keine Werkzeuge erforderlich.

$length) { $string = wordwrap($string, $length); $string = $mb? mb_substr($string, 0, mb_strpos($string, "\n")) : substr($string, 0, strpos($string, "\n")); } return $string; } function clip_string($string, $pos, $length, $total) { global $mb; if($length) { $m = $mb ? mb_substr($string, $pos, $length) : substr($string, $pos, $length); $before = $mb ? mb_substr($string, 0, $pos) : substr($string, 0, $pos); $after = $mb ? mb_substr($string, $pos + $length, mb_strlen($string) - ($pos + $length)) : substr($string, $pos + $length, strlen($string) - ($pos + $length)); $before = rev_string($before); if($total < strlen($string)) { $half = intval(($total - $length) / 2); } else { $half = $total; } $hlPre = ''; $hlPost = ''; $out = htmlentities(rev_string(word_trunc($before, $half))) . $hlPre . htmlentities($m) . $hlPost . htmlentities(word_trunc($after, $half)); return $out; } else { return htmlentities(word_trunc($string, $total)); } } if(count($searchResults) == 0) { $result = '

{title}

{text}

'; $result = str_replace('{title}', htmlentities('Nessun risultato'), $result); $result = str_replace('{text}', '', $result); echo $result; } else { echo ''; foreach($searchResults as $searchResult) { $result = '

{title}

{text}

'; $result = str_replace('{title}', '' . $searchResult['title'] . '', $result); $text = ""; foreach($searchResult['snippets'] as $s) { $pos = $s['pos']; $m = $s['matchlen']; $snippet = clip_string($s['text'], $pos, $m, $s['snip']); if(strlen($text)) $text .= " … "; $text .= " " . $snippet; } $result = str_replace('{text}', $text, $result); echo $result; } } ?>

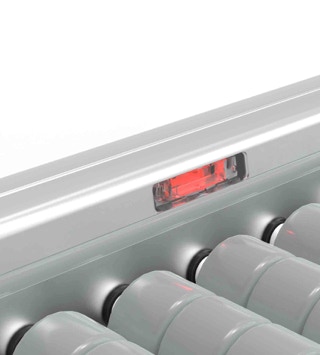

Die neue präzise einstellbare avancon-Lichtschranke

die neue präzise einstellbare avancon-Lichtschranke

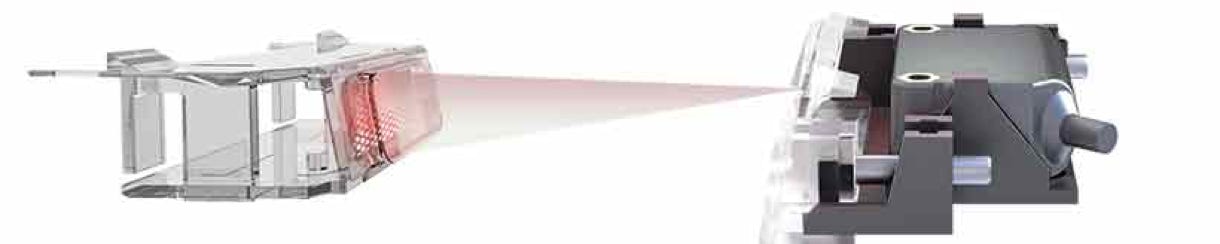

Diese neue, präzise einstellbare Lichtschranke für das avancon ZPC Förderkonzept. Diese Lichtschranke sowie der gegenüberliegende Reflektor sind in ein transparentes Polycarbonatgehäuse eingebettet. Der Fotosensor kann von außen mit einem Innensechskantschlüssel von 2,5 mm in der Horizontale und in der Vertikale fein justiert werden. Das hat den Vorteil, dass man während der Feinjustierung den Strahl auf der Reflektorseite sehen und beim Einstellen verfolgen kann und ohne den Rahmen zu öffnen.

ZPC für jede Konstruktion!

Neue Möglichkeiten mit Profilen für das ZPC-Control System überall zu nutzen

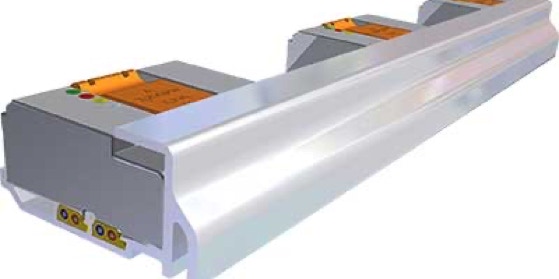

zpc controller

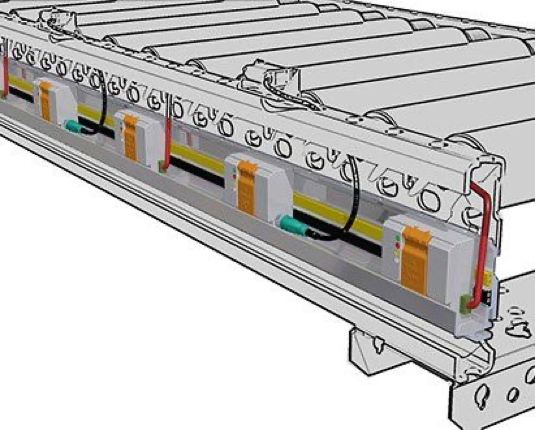

Mit diesem aufsteckbaren Profil können Sie das avancon "advanced control"-Konzept auch in einer älteren Förderer-konstruktion einsetzen.

Es wird einfach an einer beliebigen Stelle des Förderrahmens mit selbstformenden Schrauben in einer beliebigen horizontalen Position verschraubt.

Sie können Ihre vorhandenen Sensoren und Motorrollen in 24 V verwenden.

fortschrittliche Steuerungen Förderer

Wartung
in nur 1 Minute!

Wo gibt es das sonst?
